[BMD] BMPCC4K/6K 翻转屏 正式发售 无损改装 固态插槽

[复制链接]

8

主题

82

帖子

5

精华

精华作者

注册时间
2017-4-13
发表于 2019-6-8 14:13 | 显示全部楼层 |阅读模式
器材帖
内容来源: 原创(楼主原创内容)
器材帖类别: 器材经验分享
器材型号: bmd bmpcc4k
本帖最后由 power_cheung 于 2019-8-9 13:27 编辑

改装适用于bmpcc6k。

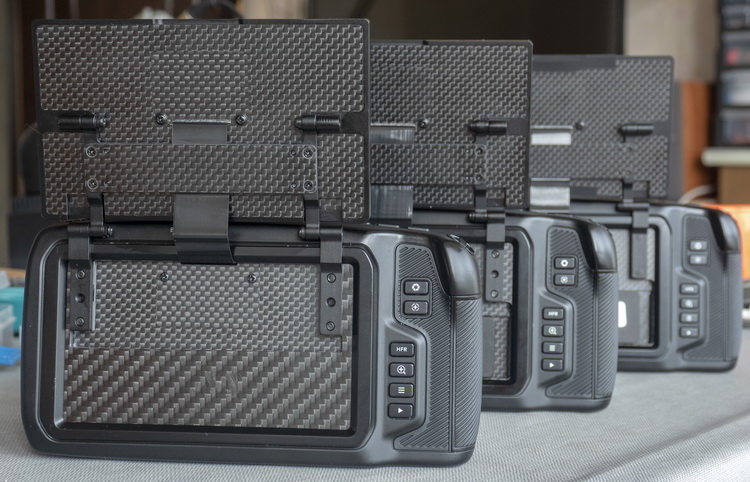

首批改装己陆续进行。https://item.taobao.com/item.htm?id=596198065786
有能力自己拆机改装的,可以选择组装套件,参照引导视频进行https://www.filmaker.cn/thread-112259-1-1.html


没有花哨的外表,只有实用的功能。
虽然比不上大厂的工业设计,但体积、重量还是胜过外接监视器的。
适合追求轻便的团队或个人使用。

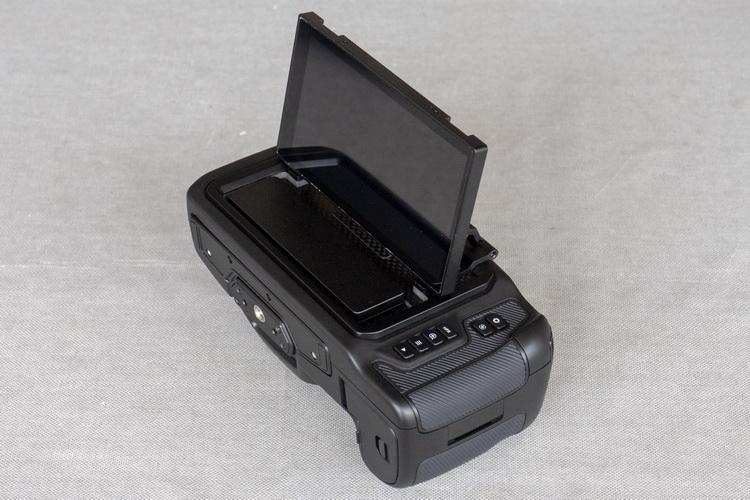

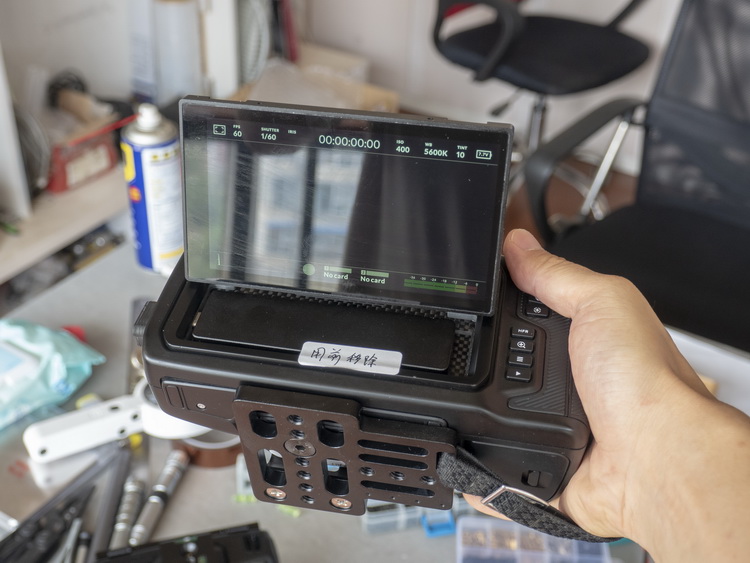

使用原机屏幕,翻转屏厚度仅7mm。


固态插槽版,侧面接口板换成了碳纤,目的是不损坏原厂任何部件。

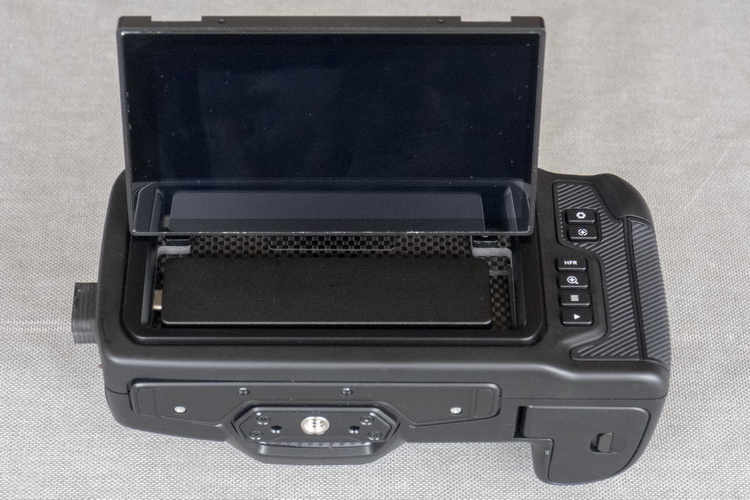

固态硬盘高度集成、完美整合,追求轻便之选。

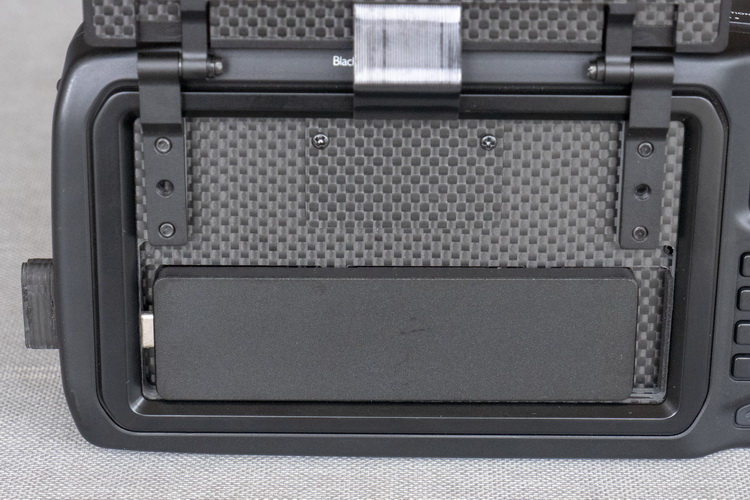

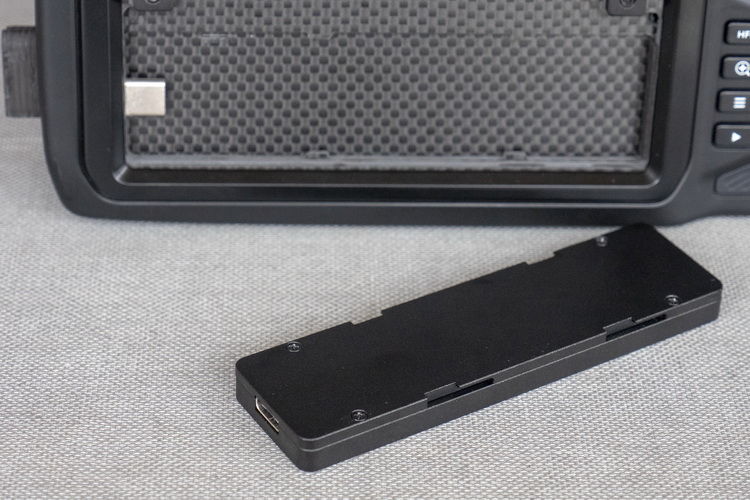

专用硬盘盒方便插拨,带有卡扣,安装稳固。

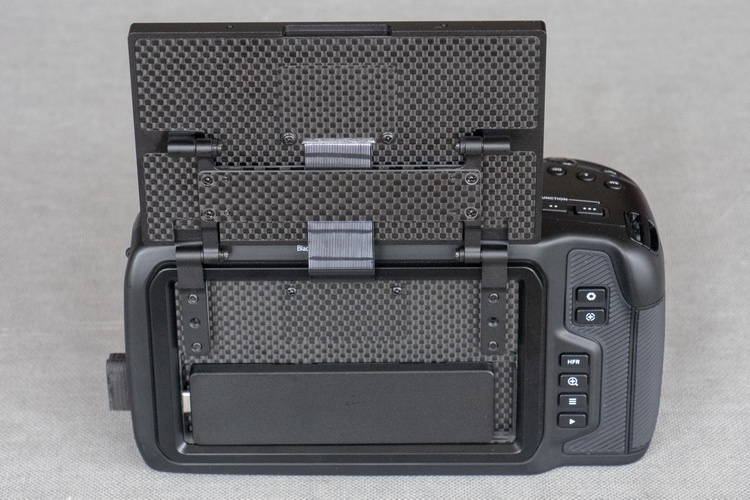

担心排线万万万一损坏?虽然发生此事的机率极小,但只需拧下四颗螺丝,即可方便的自行更换排线,免除后顾之忧。
硬盘插槽版改装后重量仅仅816g!

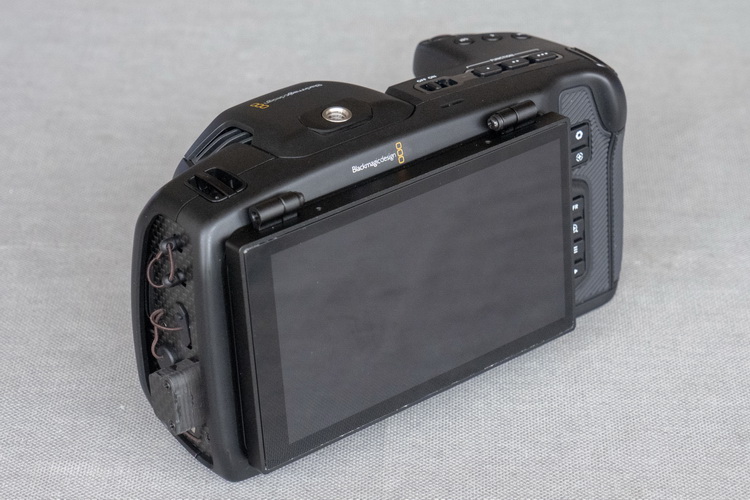

官方标配,只改翻转屏,背部没有了固态插槽。

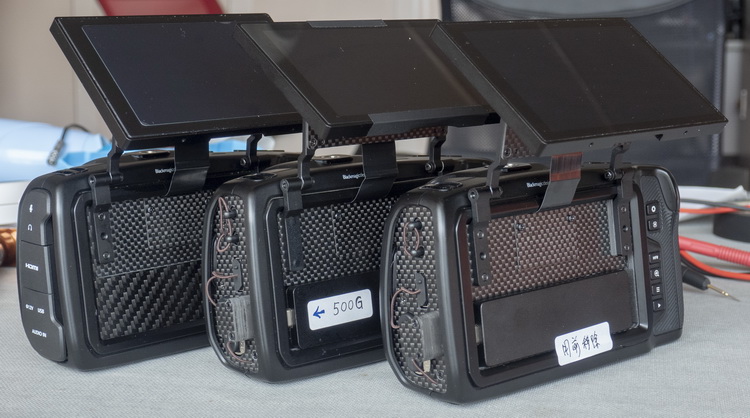

两种版本的对比。


论体积、论重量,轻便之选!


装上本店秘制的Omega支撑环,更加方便实用。



翻转屏取景、存储,两大难题的终极解决方案。


这是无损改装,也就是说,不损坏原厂的任何配件,并且可以还原为出厂状态。

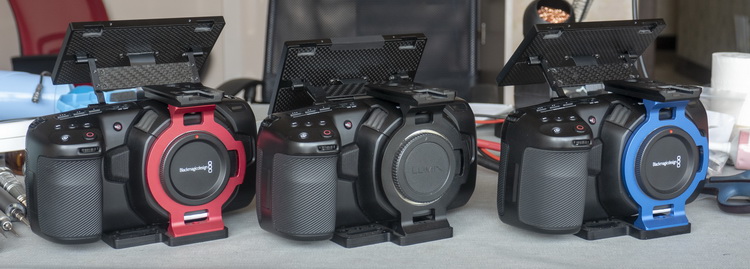

Omega环
以极简的结构解决了裸机上脚架、装外设的窘境。稳固、轻便,当然也便宜。

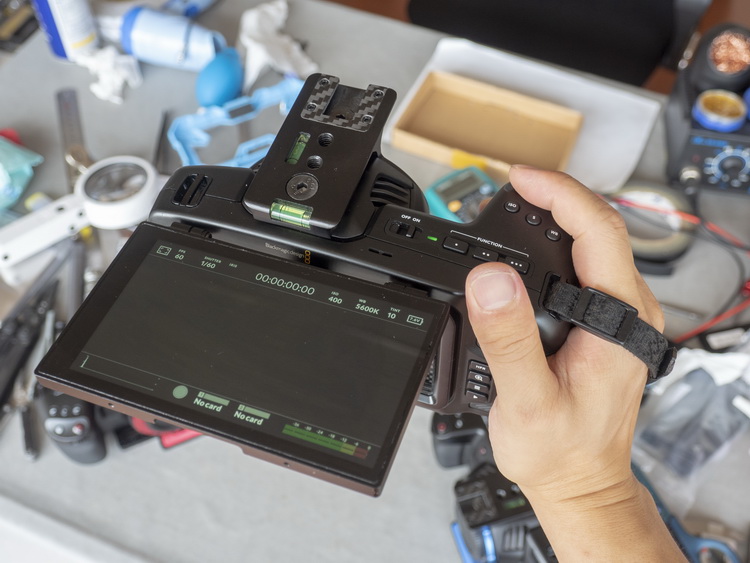

顶托板有冷靴座和水平仪,底托板有多个1/4螺丝孔,并且可穿腕带,未来还可以接驳用户自行组装的18650电池底座。
黑、银、红、蓝,四色可选。同期供货。


最后,翻转屏就是好!

https://item.taobao.com/item.htm?id=596198065786
感谢关注!













点评

漂亮,整合遮光罩就好了哈哈  发表于 2019-6-10 01:09

5

主题

135

帖子

1

精华

认证会员

注册时间
2014-12-14
发表于 2019-6-8 15:49 | 显示全部楼层
沙发....牛逼,大神....这后淘宝有售?要来改装,需要付多少钱啊?

64

主题

1866

帖子

5

精华

精华作者

注册时间
2013-8-5
发表于 2019-6-8 16:11 | 显示全部楼层
我有一个朋友有75%的兴趣想改装,请问你提供改装服务吗?他已经买了,所以不可能再买你的改装货了,只能买你的服务~~~
还有我们都在上海,如果可以提供改装服务,怎么确保机器的安全问题???

点评

是改机服务。  详情 回复 发表于 2019-6-8 16:49

8

主题

82

帖子

5

精华

精华作者

注册时间
2017-4-13
 楼主| 发表于 2019-6-8 16:49 | 显示全部楼层
son-yota 发表于 2019-6-8 16:11
我有一个朋友有75%的兴趣想改装,请问你提供改装服务吗?他已经买了,所以不可能再买你的改装货了,只能买 ...

是改机服务。

点评

他很有兴趣,但主要是价格,LZ要么把价格私信给我,还有我们在上海,改装步骤该怎么进行呢???  详情 回复 发表于 2019-6-8 18:57

23

主题

460

帖子

1

精华

认证会员

注册时间
2013-2-28
发表于 2019-6-8 18:35 | 显示全部楼层
牛!敢想敢干。

但恐怕不多人敢拿自已的爱机给楼主开刀子。

点评

机器是要用的。己经有预订了,不用担心!  发表于 2019-6-8 18:47

64

主题

1866

帖子

5

精华

精华作者

注册时间
2013-8-5
发表于 2019-6-8 18:57 | 显示全部楼层

他很有兴趣,但主要是价格,LZ要么把价格私信给我,还有我们在上海,改装步骤该怎么进行呢???

0

主题

43

帖子

0

精华

认证会员

注册时间
2015-11-28
发表于 2019-6-9 10:38 | 显示全部楼层
严重支持DIY

3

主题

190

帖子

0

精华

认证会员

注册时间
2017-6-22
发表于 2019-6-9 12:06 | 显示全部楼层
收藏! 明年要是有钱了就来一套BMD。

73

主题

1033

帖子

0

精华

认证会员

注册时间
2010-10-25
发表于 2019-6-9 23:18 | 显示全部楼层
改改改,实拍中翻转屏极其重要!
tobi 实名认证

7

主题

1240

帖子

0

精华

认证会员

注册时间
2011-5-20
发表于 2019-6-10 08:30 | 显示全部楼层
想知道BMD开发人员看见后是什么心情!

用户的需求永远摆在第一位有这么难吗?说不定BMPCC4K第二代就有翻转屏了。

点评

设计理念不同吧,但是我们需要翻转屏。  详情 回复 发表于 2019-6-10 13:53

0

主题

48

帖子

0

精华

认证会员

注册时间
2018-3-6
发表于 2019-6-10 11:02 | 显示全部楼层
我特别希望楼主再研究一个cfast2.0卡套出来,这样便宜的解决了sd或者tf卡使用cfast卡槽的问题

点评

sd或tf也很贵,满足不了pccrk最大写入要求,目前,M2可能是仅有的性价比之选。  详情 回复 发表于 2019-6-10 13:55

10

主题

114

帖子

0

精华

认证会员

注册时间
2011-5-25
发表于 2019-6-10 11:03 | 显示全部楼层
这个太厉害了,必须支持一下,期待后续能推出更多型号的摄影机的改装服务

8

主题

82

帖子

5

精华

精华作者

注册时间
2017-4-13
 楼主| 发表于 2019-6-10 13:53 | 显示全部楼层
tobi 发表于 2019-6-10 08:30
想知道BMD开发人员看见后是什么心情!

用户的需求永远摆在第一位有这么难吗?说不定BMPCC4K第二代就有翻 ...

设计理念不同吧,但是我们需要翻转屏。

8

主题

82

帖子

5

精华

精华作者

注册时间
2017-4-13
 楼主| 发表于 2019-6-10 13:55 | 显示全部楼层
洛城风月 发表于 2019-6-10 11:02
我特别希望楼主再研究一个cfast2.0卡套出来,这样便宜的解决了sd或者tf卡使用cfast卡槽的问题

sd或tf也很贵,满足不了pcc4k最大写入要求,目前,M2可能是仅有的性价比之选。

1

主题

27

帖子

0

精华

认证会员

注册时间
2018-10-8
发表于 2019-6-11 17:55 | 显示全部楼层
楼主牛逼楼主牛逼楼主牛逼

2

主题

70

帖子

0

精华

认证会员

注册时间
2016-5-11
发表于 2019-6-13 09:44 | 显示全部楼层
请问屏幕的排线有没做过折叠测试使用寿命,
jkl 实名认证

0

主题

285

帖子

0

精华

认证会员

注册时间
2015-1-31
发表于 2019-6-23 18:31 | 显示全部楼层
提一点小小建议,就是关于那个屏幕的屏线问题,其实这种小屏幕的屏线可能都是平排40针的,只要在机内和屏幕内两端加两小块转接板,就OK了,什么样的转接板呢,就是这种把排线转换成线束,线束走外,然后到屏幕了,线束转换成排线。线束和转接板都可以定做。很便宜,线束好用,耐折叠,增加不了多少成本,不用改电路。线束可以定制专用的屏蔽双绞软线,也就十几厘米长,不贵。可以考虑一下。

点评

您的建议很专业! 线束不适合,目前在执行的方案是定做专用的连接器,一共两个,然后中间用可更换的软排线连接,方便用户可以自行更换。这个新设计下月初加入批量生产。 一来控制体积,二来减除后顾之忧。 样机两  详情 回复 发表于 2019-6-23 23:02

8

主题

82

帖子

5

精华

精华作者

注册时间
2017-4-13
 楼主| 发表于 2019-6-23 23:02 | 显示全部楼层
jkl 发表于 2019-6-23 18:31
提一点小小建议,就是关于那个屏幕的屏线问题,其实这种小屏幕的屏线可能都是平排40针的,只要在机内和屏幕 ...

您的建议很专业!
线束不适合,目前在执行的方案是定做专用的连接器,一共两个,然后中间用可更换的软排线连接,方便用户可以自行更换。这个新设计下月初加入批量生产。
一来控制体积,二来减除后顾之忧。
样机两个月了,排线、铰链都没毛病。
要相信现在电子工业的水平。

9

主题

111

帖子

2

精华

精华作者

注册时间
2013-10-10
发表于 2019-6-24 21:33 | 显示全部楼层
大神,说到做到

点评

您过奖。不过是一己之便惠及八方而已。献丑。  详情 回复 发表于 2019-6-25 02:02

8

主题

82

帖子

5

精华

精华作者

注册时间
2017-4-13
 楼主| 发表于 2019-6-25 02:02 | 显示全部楼层

您过奖。不过是一己之便惠及八方而已。献丑。
jkl 实名认证

0

主题

285

帖子

0

精华

认证会员

注册时间
2015-1-31
发表于 2019-6-28 17:39 | 显示全部楼层
接上面话题,其实你不做线束的原因很简单,就是你无法解决做成线束后折叠屏归位 的问题。必然不能完全回归原位,这是最大问题,用这种软排线就没有这个问题。当然用线束不是没办法,如果解决,成本会急剧增加了。

点评

可换排线是目前最适合的方案。线束的优点,在这里体现不出来。谢谢关注。  详情 回复 发表于 2019-6-28 19:51

8

主题

82

帖子

5

精华

精华作者

注册时间
2017-4-13
 楼主| 发表于 2019-6-28 19:51 | 显示全部楼层
本帖最后由 power_cheung 于 2019-6-28 20:25 编辑

可换排线是目前最适合的方案。谢谢关注。

3

主题

152

帖子

1

精华

认证会员

注册时间
2016-11-20
发表于 2019-7-3 22:06 | 显示全部楼层
Omega环,这个环不错,现在能买到不?

点评

网店有售。  发表于 2019-7-5 00:40

10

主题

106

帖子

0

精华

认证会员

注册时间
2017-2-4
发表于 2019-7-10 09:08 | 显示全部楼层
用m2硬盘,散热怎么办,会不会增加机器的负荷。电池续航有什么变化吗?

点评

录制温度不高,码流才300。就是连电脑上最大速度长时间时才会热。续航没啥变化,不过e6本来就不耐用。  详情 回复 发表于 2019-7-10 13:53

8

主题

82

帖子

5

精华

精华作者

注册时间
2017-4-13
 楼主| 发表于 2019-7-10 13:53 | 显示全部楼层
歌如 发表于 2019-7-10 09:08
用m2硬盘,散热怎么办,会不会增加机器的负荷。电池续航有什么变化吗?

录制温度不高,码流才300。就是连电脑上最大速度长时间时才会热。续航没啥变化,不过e6本来就不耐用。
