jvc111cf录像机供电改装

wd40

       本人的jvc111换了方便的cf录像系统，但供电始终是个头疼的问题，四节五号电池无法提供太长的录像时间，而且换电池也是件麻烦事。幸好录像机本身支持5v外部电源输入，于是本人去淘宝花三十元买了块降压板，把电池的14v电压转成5v，摄像机有电录像机就有电，这下就再也不用担心录像机供电问题了。

       本来电线想用焊接的，感觉比较牢靠，但是本人购买的电源线只有dc圆口转usb的配置，而且那块降压板本身就是原生usb接口，所以为了省事就直接用usb链接了，usb也是很牢固的。

      以下是改装过程。（友情提示：因为本人权限不够，所以图片用的外部图床，保存期十五天。）


首先拆开电源转接板，要引出的电源线是从侧面走线，用电烙铁将侧面塑料烫一个圆孔。（本来想内置降压板，但空间不够，只能外挂。）




把电池的正负极多引出一根线，我是先把三根线芯缠在一起，然后沾锡，再用钳子修剪成合适的长度。（卡片机跑焦了，注意黑线。）




这就是那块降压板，安装时请注意正负极。



为了粘的牢固，要把背面多余的针脚剪掉，要是有条件的话像我这样再来点焊锡就更圆润了。



透明热缩管是用来保护降压板的，而且美观，剪裁时如果有这样一个模型垫板就会笔直很多。



个人经验，将打火机火力调大，用根部蓝焰烘烤，这样既不会温度过高，也没有黑色的熏印。



趁着热缩管还在柔软的半融化状态，马上用尼龙扎带封口，不仅为了美观，也加强了密封性。



挑选质量较好的双面胶，把降压板牢固的粘在电池转接板上，usb口朝上就不会轻易脱落。

       此时此刻，连接上电源线就大功告成了，录像机再也不需要五号电池了，不过为了防止电源线脱落导致记录失败，录像机本身还是要装满电池，但这时的电池也不怎么费电，起到一个保险的作用。



铁头的长镜头支架被我改装了一番，粘上海绵的支架更容易贴合镜头，也有缓冲的余地。



1394接口我用海绵垫了起来，避免损坏或接触不良，用不着的地方都用胶带粘上，防止误碰、防止进灰、防止脱落（丢失）。



卡农口也封的牢固，因为电动变焦器被拆掉了，所以下面的镜头驱动接口也不需要了，粘上防止进灰。



录像机被横置，这是为了走线顺畅，而且也利于拔卡，因为冷靴座被占用，于是我买了个金属的3/4螺口水平仪（提把上）。



       装上铁头三的jvc111实在是非常威武，给人一种可靠的感觉。有人说我这个jvc111装满套件是为了拼外形、为了忽悠，您说错了，我们自己给自己拍电影，不仅拼外形没有意义，而且不需要也不可能去忽悠别人，装的这么多还是为了自己用的方便。有人说jvc111装跟焦器没必要，我想问问什么机子有必要？难道那种充满着“苦涩”味道且毫无连接感的红X相机镜头能比我这个搅牛奶般润滑的富士eng镜头更有资格装跟焦器吗？跟焦器最终对焦行程足有一整圈，难道这样的镜头装跟焦器没有意义吗？另外就算是指甲大小的1/3ccd，也不可能没有焦外，只要有前景与背景，跟焦器就是有意义的，无论是用在什么机子上。顺便一提，本人的jvc111装的是铝合金跟焦环，比铁头原厂的橡胶环来的更直接、更硬朗，拧紧后任凭如何快速跟焦也不会滑脱，非常好用，淘宝搜索“铝合金跟焦环”即可，本人推荐。

       摄像机的改造差不多就到此结束了，过几天我会发一个稳定器的改装，尽请关注。

fatcathome

HDV系列，不是由citidisk的1394硬盘外录系统么？~

wd40

fatcathome 发表于 2012-5-18 10:15
HDV系列，不是由citidisk的1394硬盘外录系统么？~

那个又贵又重，我们这个才三千多，而且闪存以后是主流，硬盘早晚淘汰。

sonata

111非常吃电，改造的挺好！

tinangao

动手能力强，向你学习，我也有一台111。确实没有好好琢磨。

lightman

你要是用的电工胶布，基本很难清理掉残留的胶

wd40

lightman 发表于 2012-5-22 17:49
你要是用的电工胶布，基本很难清理掉残留的胶

谢谢提醒，不过我们这个胶布不打算摘了。

lightman

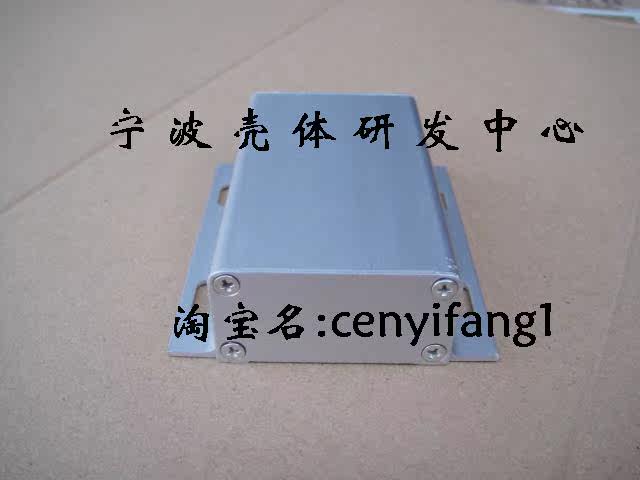

这种微型铝盒，淘宝有卖的，十块钱，上边开孔就可以了，装完很漂亮的。

wd40

lightman 发表于 2012-5-23 22:54
这种微型铝盒，淘宝有卖的，十块钱，上边开孔就可以了，装完很漂亮的。

非常感谢你的推荐。
